Kalibrierdiagramm - Vorlagen für UV - VIS - Prismenspektren







Kalibrierdiagramm - Vorlage




Dieses Kapitel dient der Bereitstellung der unten abgebildeten Blanko - Vorlagen für Kalibrierdiagramme zu mittels Prismen gewonnenen UV - VIS - Spektren. Die Vorlagen wurden durch Umzeichnung aus einem in der Literatur veröffentlichten Diagramm gewonnen [2]. Die erste Graphik zeigt die isolierten Diagramm - Achsen, die zweite den isolierten Diagramm - Graphen. Die Vorlagen können mittels der "Bild speichern" - Funktion eines Browsers als Dateien gespeichert oder über "Kopieren" in die Zwischenablage in einem Bildbearbeitung - Programm geöffnet werden. Ihre Benutzung ist in einem anderen Kapitel beschrieben [1].

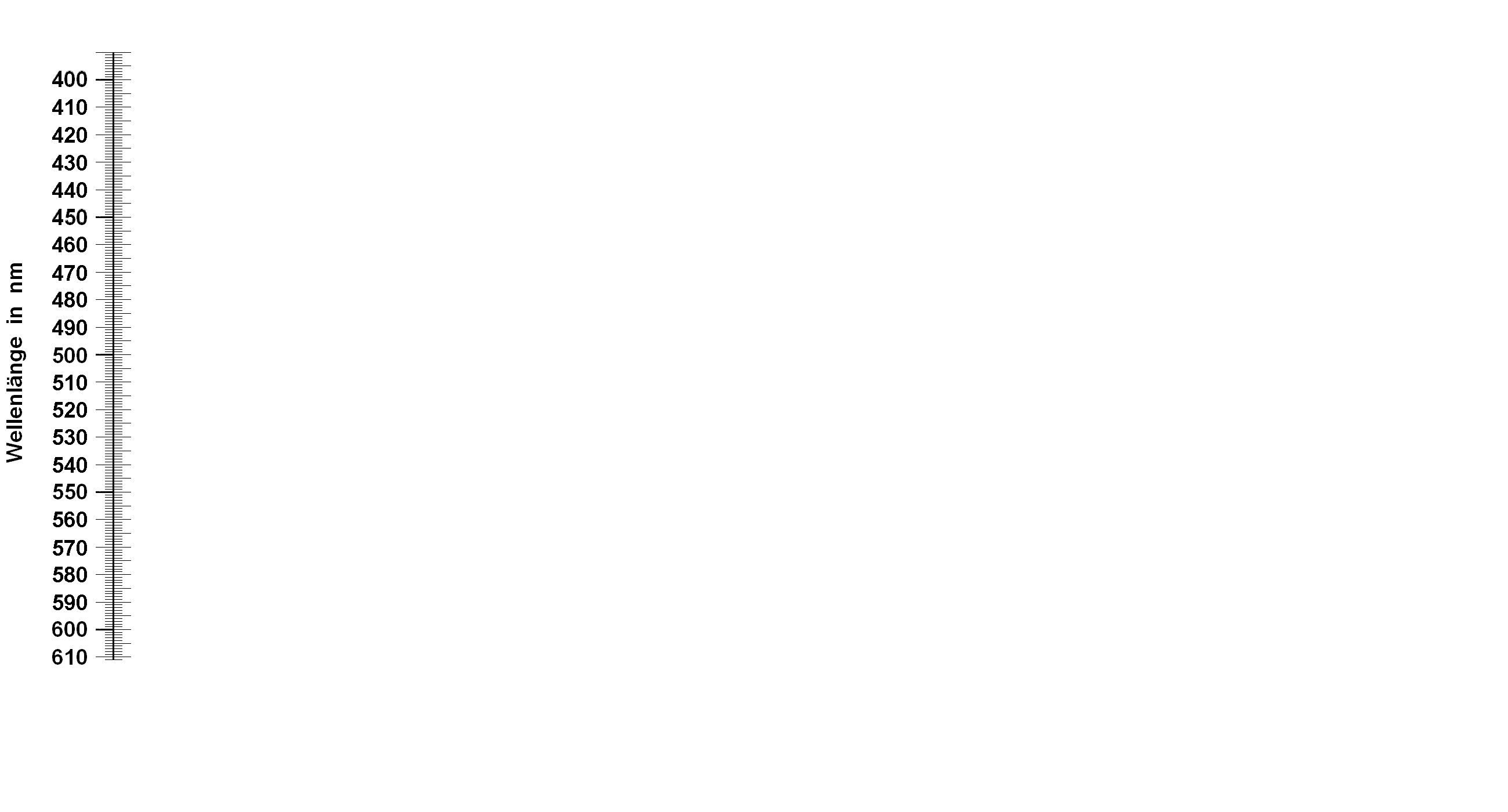

Kalibrierdiagramm - Vorlage ohne Graph

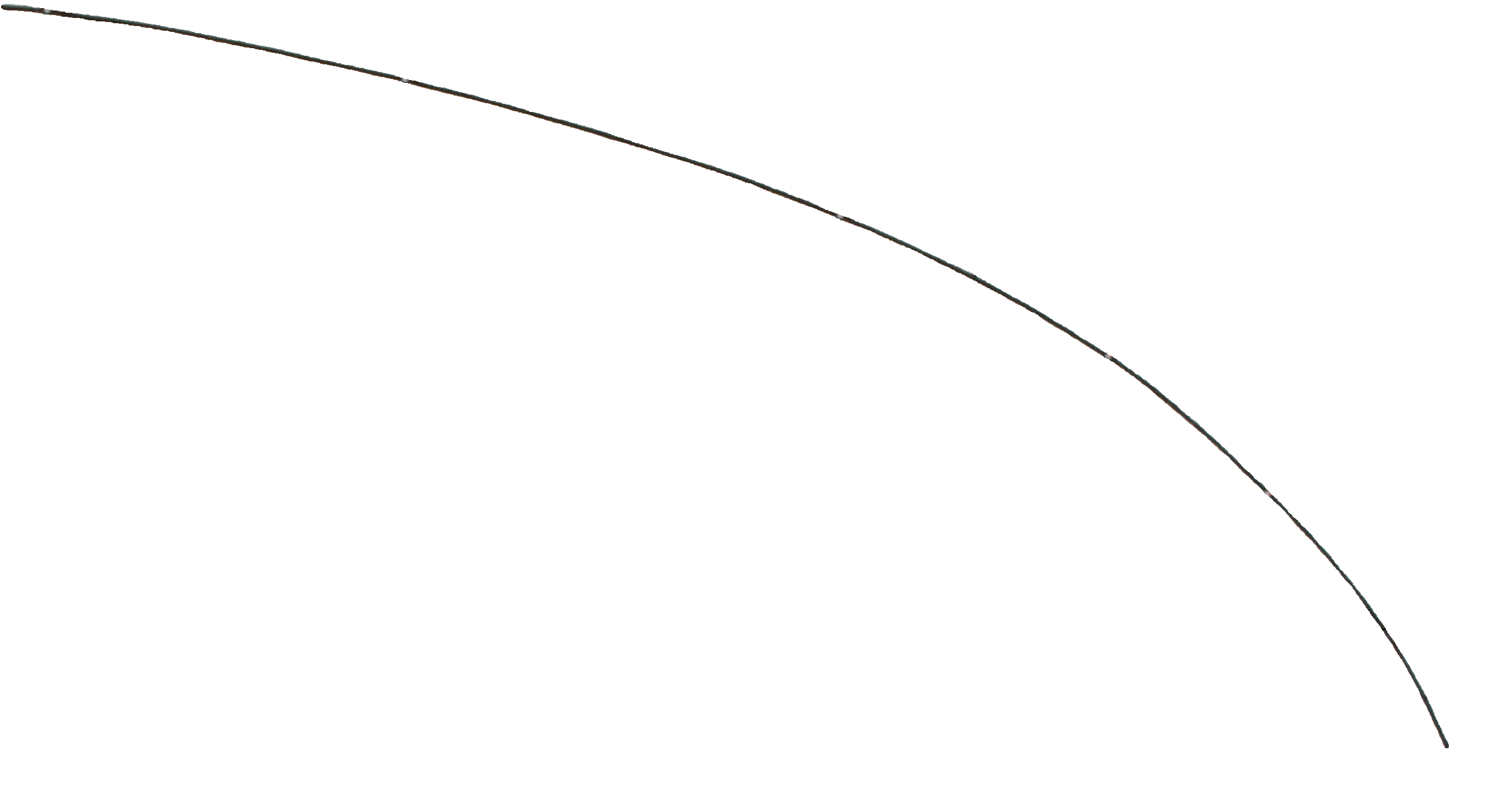

Kalibrierdiagramm - Vorlage mit Graph

Im oben angegebenen Kapitel wird die Verwendung der beiden Kalibrierdiagramm - Vorlagen an einem praktischen Beispiel erläutert. Die dort verkleinert abgebildeten Diagramm - Graphiken sind im Folgenden in ihren Originalgrößen wiedergegeben, zuerst das Diagramm mit nur den eingezeichneten Kalibrierpunktmarken, dann das vollständige Diagramm mit dem Kalibriergraphen. Dieser wurde ausgehend vom obigen Urzustand mit den Formänderung - Funktionen eines Bild - Bearbeitung - Programms so zurechtgebogen, dass er so auf die Kalibrierpunkte geschoben werden konnte, dass er Diese alle berührte.

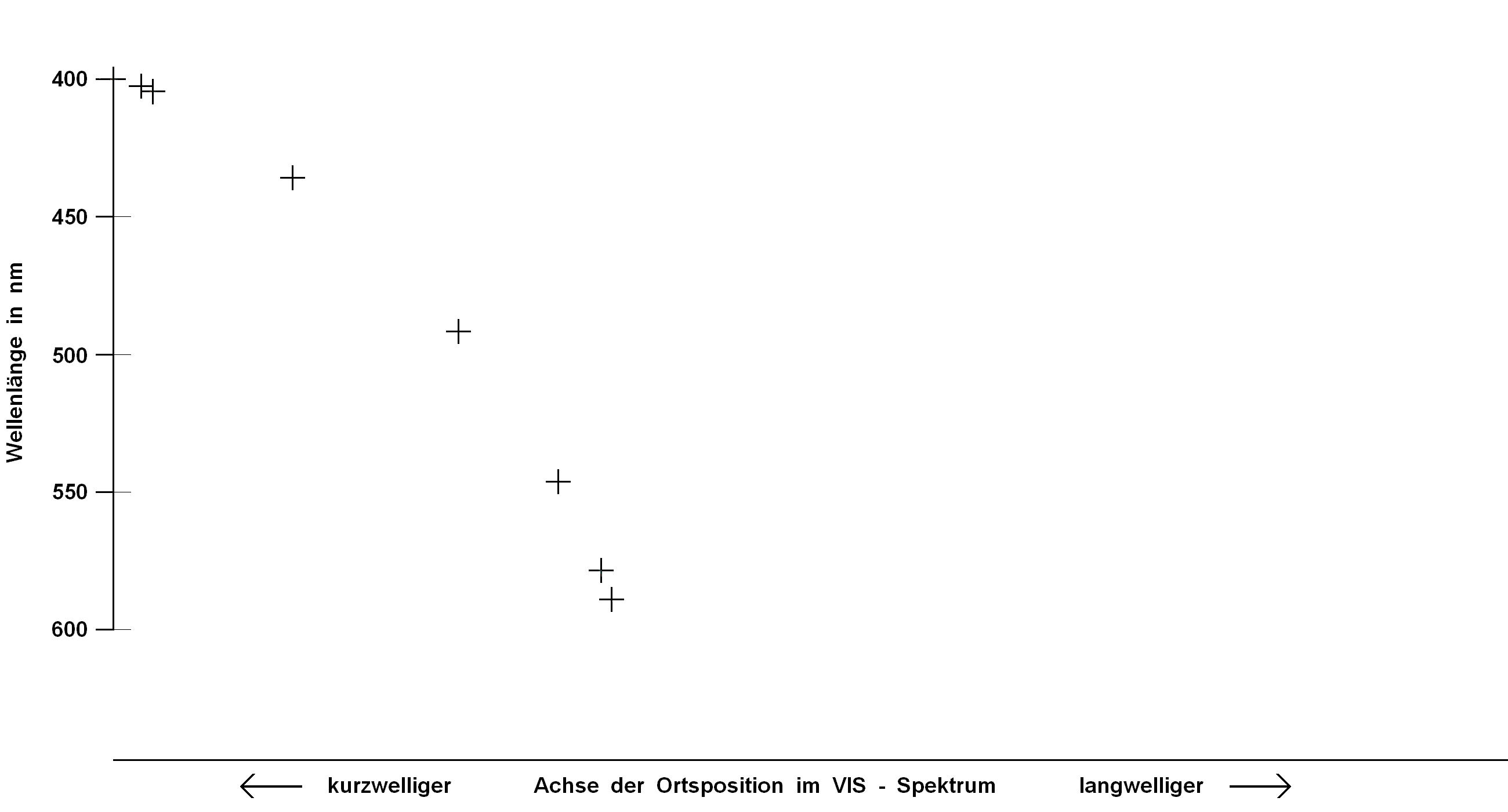

Kalibrierdiagramm mit Kalibriermarken

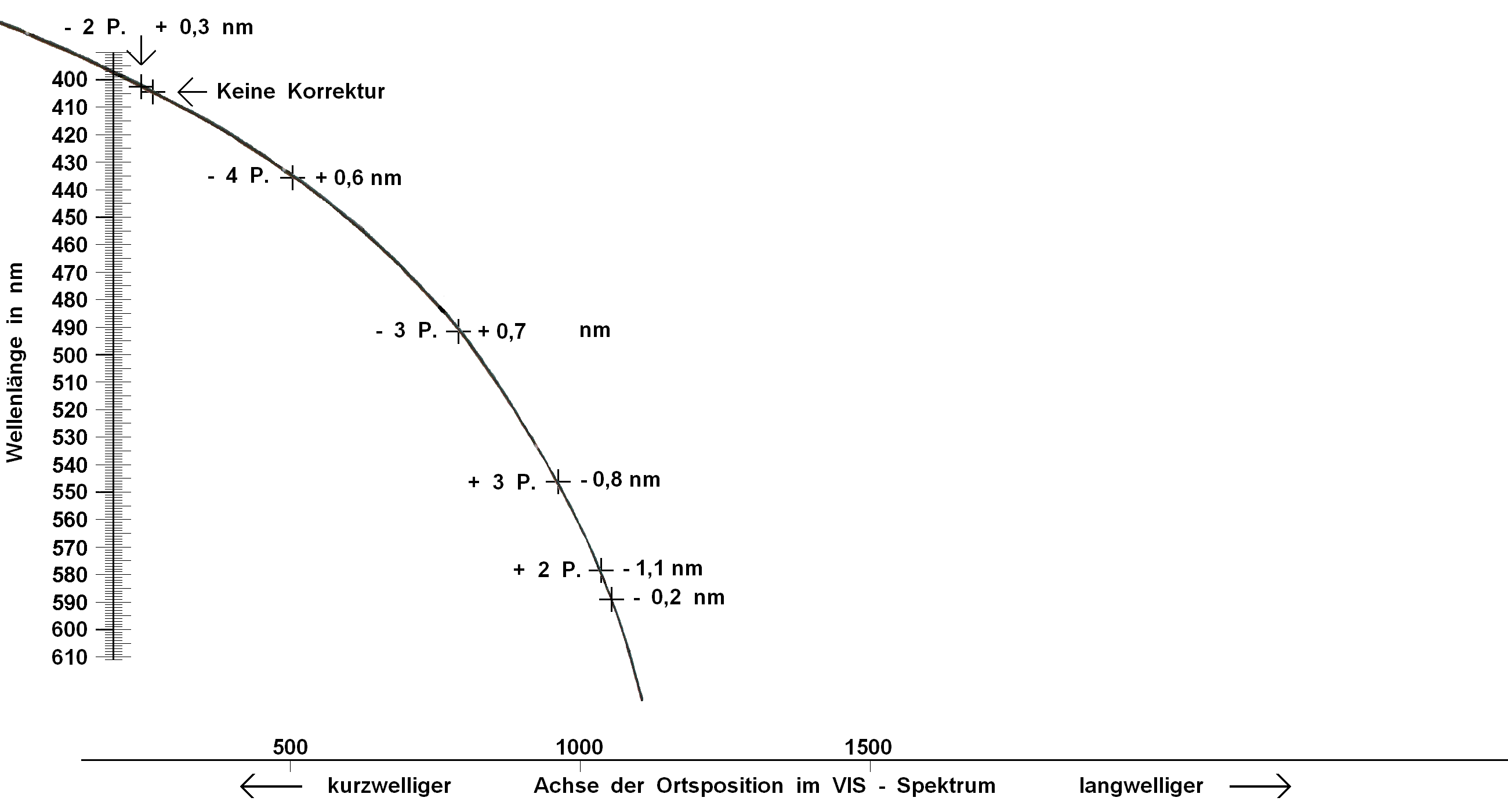

Vollständiges Kalibrierdiagramm

Die wechselnden Abstände der Skalenstriche auf den feingeteilten Skalen sind durch Rundungsfehler bedingt, da ganzzahlige Wellenlängen - Werte oft zwischen zwei Bild - Pixel - Zeilen zu liegen kamen.





Quellen und Anmerkungen




1. Siehe Kapitel "Wellenlänge - Kalibrierung".
2. Rollwagen, W.: Chemische Spektralanalyse. Berlin 1970 (6. Auflage): 13.
